震災や台風など、日本は自然災害の多い国。
そんな時、安心をもたらすのは住まいの頑強性。モイスTMは、9.5o厚で壁倍率2.5倍等の認定を取得。優れた耐震性が住まいを守ります。
地震や台風によって建物に生じる力を負担しているのは、柱や梁ではなく耐力壁と言われる部分です。その耐力壁の強さを表すのが壁倍率です。壁倍率が1というと約200kgf/mの耐力をもつ壁。この数値が大きい程、強い壁材ということになります。

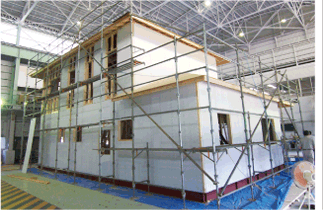

モイスTMなら、壁面が一体となり、力が分散されるので地震に強く、しっかり受け止めます。
筋かいは、圧縮方向の力に対しては有効に働きますが、引っ張りに対して十分な抵抗力があるとは言えません。
軸組・仕様 | 板厚(mm) | 使用くぎ他 | 取付けピッチ(mm) | 壁倍率 | 認定番号 |
---|---|---|---|---|---|
木造軸組・大壁 | 9.5 | くぎ:N50 | 外周:@ 100 中通り:@ 200 |
2.7 | FRM0115 |
木造軸組・大壁 | 9.5 | くぎ:CN50 | 外周:@ 75 中通り:@ 150 |
3.8 | FRM0306 |
木造軸組・大壁 | 9.5 | くぎ:N50 | 外周:@ 125 中通り:@ 250 |
2.5 | FRM0245 |
木造軸組・床勝真壁 | 9.5 | くぎ:N50 | 外周:@ 150 中通り:@ 300 |
2.0 | FRM0144 |
枠組壁(2×4) | 9.5 | くぎ:CN50 | 外周:@ 75 中通り:@ 150 |
4.0 | TBFC0023 |
○モイスTMを両面又は他の耐力面材と併用する場合は、5を限度としてそれぞれの壁倍率を加算できます。 |
【 筋かいとの比較 】
壁に筋かいを入れると強度が増すことはよく知られています。
しかし、筋かいは圧縮方向の力に対しては有効に働きますが、引っ張りに対して充分な抵抗力があるとは言えません。
筋かいを使った耐力壁 | 面材耐力壁 | ||||
---|---|---|---|---|---|
名称 | 30×90筋かい | 45×90筋かい | 構造用合板 (木質系①) (厚み7.5mm) |
||
片筋かい | たすき掛け | 片筋かい | たすき掛け | ||
![]() |
![]() |
![]() |
![]() |
![]() |
|
壁倍率 | 1.5 | 3.0 | 2.0 | 4.0 | 2.5 |
その他の面材耐力壁 |
---|
■火山性ガラス質複層板(他社無機系) 厚み 9mm ・・・・ 壁倍率 2.5 |
■OSB(構造用パネル)(木質系②) 厚み 9mm ・・・・ 壁倍率 2.5 |
■MDF(木質中質繊維板) 厚み 9mm ・・・・ 壁倍率 2.5 |

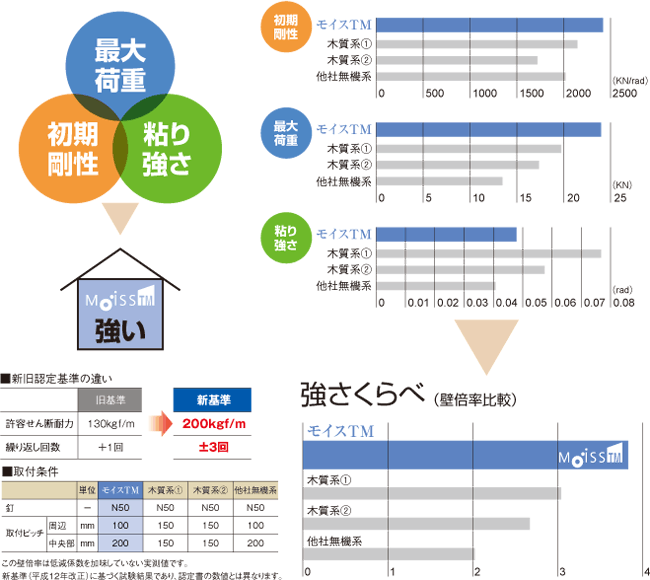

【 耐力壁の強度比較 】
耐力壁材の構造特性は下記の3点がポイント。3つのバランスの良さが「強さ」の源です。
